高壓開關柜電氣五防是什么?
五防的概念
1.防帶負荷分合隔離開關;
2.防誤分、誤合斷路器;
3.防帶負荷合閘接地開關;
4.防接地開關閉合時送負荷;
5.防誤入帶電間隔。
高壓電氣開關柜五防鎖就是為實現以上五防措施，而安裝的鎖具，具體要實現五防的功能還需要配合微機五防系統或通過嚴格的人員五防操作規則來實現。
高壓開關柜的“電氣五防”:
高壓開關柜的“聯鎖”是保證電力網安全運行、確保設備和人身安全、防止誤操作的重要措施。GB3906--1991《3～35千伏交流金屬封閉開關設備)對此作了明確規定。一般把“聯鎖”描述為：防止誤分、誤合斷路器;防止帶負荷分、合隔離開關;防止帶電掛(合)接地線(接地開關);防止帶接地線(開關)合閘;防止誤入帶電間隔。上述五項防止電氣誤操作的內容，簡稱“五防”�！拔宸馈毖b置一般司分為機械、電氣和綜合三類。目前，市場上高壓開關柜類型很多，大多數都有軸完善的聯鎖方式。
1、高壓開關柜內的真空斷路器小車在試驗位置合閘后，小車斷路器無法進入工作位置。(防止帶負荷合閘)
2、高壓開關柜內的接地刀在合位時，小車斷路器無法進合閘。(防止帶接地線合閘)
3、高壓開關柜內的真空斷路器在合閘工作時，盤柜后門用接地刀上的機械與柜門閉鎖。(防止誤入帶電間隔).
4、高壓開關柜內的真空斷路器在工作時合閘，合接地刀無法投入。(防止帶電掛接地線)
5、高壓開關柜內的真空斷路器在工作合閘運行時，無法退出小車斷路器的工作位置。

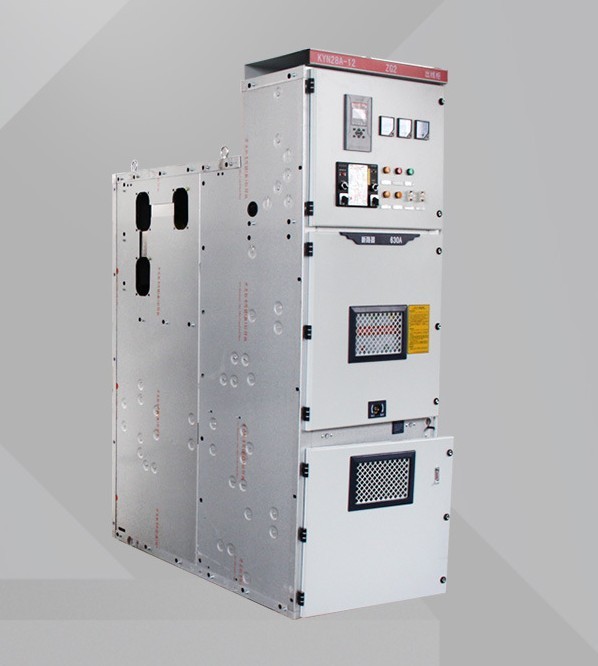

高壓開關柜五防適合覆蓋以下所有型號高壓柜：kyn28-12、kyn28a-12高壓開關柜、xgn66、kyn550、kyn61-40.5、xgn15-12、高壓軟啟動器、tbbz、高壓電容柜、高壓電容補償柜
高壓開關柜型號大全
固定式高壓開關柜：KGN-40.5、XGN68-12、XGN66-12、XGN2-12、HXGN口-40.5、XGN17-40.5、HXGN17-12
KYN可移開式高壓開關柜：KYN28-12、KYN28A-12、KYN44-12、KYN550-12、KYN28-RYZQ
環網柜
HXGN-12、XGN口-12、XGN15-12、HXGN15-12
充氣柜
SRM6-40.5、RM16-12、SRM-12
固體柜
ZKTSR-12、GTXGN-12
